产品名称： 抽屉柜用低压计量电流互感器 180*50II访问次数： 232更新日期： 2022-11-20抽屉柜用低压计量电流互感器 180*50II，AKH-0.66/II 180*50II 1200/5A。额定电流比1200A/5A； 准确级0.2级； 穿心匝数1匝；额定负荷10VA；穿排规格180*10/1-3。电流互感器用来将交流电路中的大电流转换为一定比例的小电流，以供测量和继电保护之用。
产品介绍
一、产品特点
抽屉柜用低压计量电流互感器 180*50II，AKH-0.66/II 180*50II 1200/5A。额定电流比1200A/5A； 准确级0.2级； 穿心匝数1匝；额定负荷10VA；穿排规格180*10/1-3。电流互感器用来将交流电路中的大电流转换为一定比例的小电流，以供测量和继电保护之用。

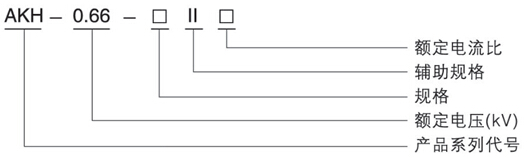

二、型号说明
三、规格参数对照表
配件清单：小直条金属支片 4 只，压盘 8 只，M5 螺母 8 只。
规格：180x50II,额定电流比（A）1200-5000/5(1),准确级及相应额定负荷（VA/Ω）：0.2级，穿心匝数1，母排规格/根数180*10/1-3，安装方式D。
四、规格尺寸(mm）
五、产品功能
抽屉柜用低压计量电流互感器 180*50II。该系列互感器作为交流电流信号采集元件，可与测量仪表配套使用，一次电流测量范围5-6300A，二次输出5A或1A，测量范围为额定值的5-120%。
六、订货范例
具体型号：AKH-0.66/II 180*50II 1200/5A
技术要求：额定电流比1200A/5A； 准确级0.2级； 穿心匝数1匝；额定负荷10VA；穿排规格180*10/1-3。
通讯协议：无
辅助电源：无
七、应用范围
低压配电系统电流采集
注1：额定一次电流的标准值为：10A、12.5A、15A、20A、25A、30A、40A、50A、60A、75A以及它们十进位倍数或小数，有下标线的是优先值。
注2：使用环境
额定工作电压 AC0.66kV（等效 AC0.69kV，GB156-2017）
额定频率 50-60Hz
环境温度-30℃~70℃
海拔高度≤3000m
工频耐压 3000V/1min 50Hz
用于没有雨雪直接侵袭，无严重污染及剧烈震动的场所
八、安装方式
九、应用领域
