产品名称： 低压计量电流互感器100*50II访问次数： 72更新日期： 2022-05-07低压计量电流互感器100*50II 100*10可穿1-3根，一般与电气测量仪表配套使用，广泛应用于电气成套。规格：100x50II,额定电流比（A）300-4000/5(1),准确级及相应额定负荷（VA/Ω）：0.2级，0.5级，穿心匝数1，母排规格/根数100x10/1-3安装方式D。
产品介绍
一、产品特点
低压计量电流互感器100*50II 100*10可穿1-3根，一般与电气测量仪表配套使用，广泛应用于电气成套。规格：100x50II,额定电流比（A）300-4000/5(1),准确级及相应额定负荷（VA/Ω）：0.2级，0.5级，穿心匝数1，母排规格/根数100x10/1-3安装方式D。

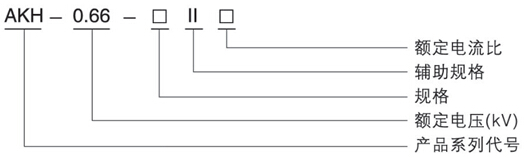

二、型号说明
三、规格参数对照表
配件清单：小直条金属支片 2 只，压盘 4 只，M5 螺母 4 只。
规格：100x50II,额定电流比（A）300-4000/5(1),准确级及相应额定负荷（VA/Ω）：0.2级，0.5级，穿心匝数1，母排规格/根数100x10/1-3安装方式D。
四、规格尺寸(mm）
注1：额定一次电流的标准值为：10A、12.5A、15A、20A、25A、30A、40A、50A、60A、75A以及它们十进位倍数或小数，有下标线的是优先值。
注2：使用环境
额定工作电压 AC0.66kV（等效 AC0.69kV，GB156-2017）
额定频率 50-60Hz
环境温度-30℃~70℃
海拔高度≤3000m
工频耐压 3000V/1min 50Hz
用于没有雨雪直接侵袭，无严重污染及剧烈震动的场所
五、产品功能
低压计量电流互感器100*50II 100*10可穿1-3根。该系列互感器作为交流电流信号采集元件，可与测量仪表配套使用，一次电流测量范围5-6300A，二次输出5A或1A，测量范围为额定值的5-120%。
六、订货范例
具体型号：AKH-0.66/I 40II 250/5
技术要求：额定电流比250A/5A； 准确级0.5级； 穿心匝数1匝；额定负荷3.75VA；穿排规格40mm×10mm 1-2根。
通讯协议：无
辅助电源：无
七、应用范围
低压配电系统电流采集
八、安装方式
九、应用领域
