产品名称: 安科瑞PZ42系列三相液晶多功能电能表访问次数: 180更新日期: 2022-05-07安科瑞PZ42系列三相液晶多功能电能表。PZ42L-E4能分别测量电网中的电流、电压、功率、功率因数和电能等参数。适用于高、低压电力系统中需要检测电力参数的场合。面框尺寸:120x120;开孔尺寸:108x108。可选配中性线电流,事件记录,一路报警等。
产品介绍
一、产品概述
安科瑞PZ42系列三相液晶多功能电能表。PZ80L-E4。该系列仪表采用交流采样技术,能分别测量电网中的电流、电压、功率、功率因数和电能等参数。可带RS485通讯接口、模拟量数据转换、开关量输入/输出等功能,实现电力参数、电气元件工作状态的远程传输,便于后台监控系统集中检测。
二、型号说明
三、技术参数
四、外形安装
外形尺寸
PZ72(L)外形及开孔尺寸[单位mm]

PZ80(L)外形及开孔尺寸[单位mm]

PZ96(L)外形及开孔尺寸[单位mm]

PZ42(L)外形及开孔尺寸[单位mm]
接线方式

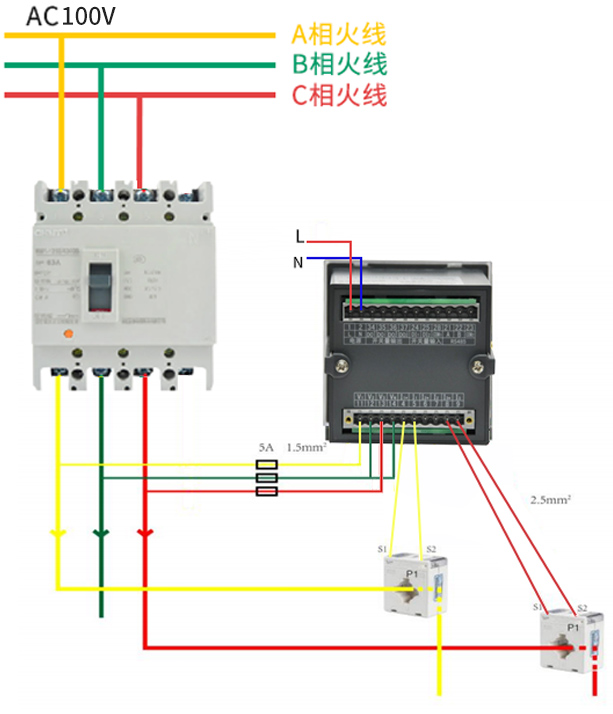

低压三相四线接线图

高压2PT2CT三相三线接线图

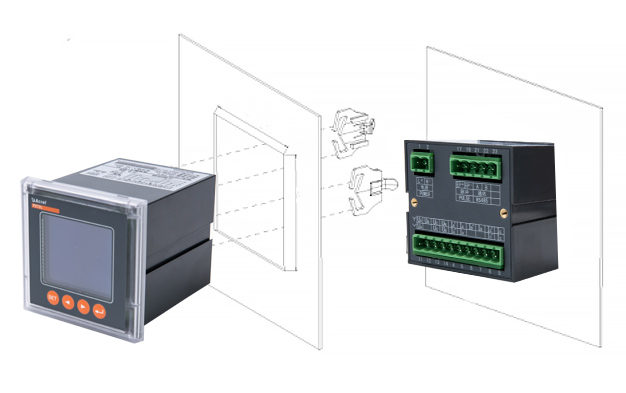

安装示意

安装步骤:安装方式为屏装式,采用两侧卡扣挤压固定,具体操作如下:
1、在配电盘上,选择适合的地方开一个与所安装仪表开孔尺寸相同的安装孔
2、把仪表插入配电盘仪表孔中,插入仪表后,用卡扣固定安装。
1、在配电盘上,选择适合的地方开一个与所安装仪表开孔尺寸相同的安装孔
2、把仪表插入配电盘仪表孔中,插入仪表后,用卡扣固定安装。
现场安装图

五、应用组网图
六、功能
该系列仪表采用交流采样技术,能分别测量电网中的电流、电压、功率、功率因数和电能等参数。可带RS485通讯接口、模拟量数据转换、开关量输入/输出等功能,实现电力参数、电气元件工作状态的远程传输,便于后台监控系统集中检测。
七、应用范围
安科瑞PZ42系列三相液晶多功能电能表。适用于高、低压电力系统中需要检测电力参数的场合。
八、订货范例
具体型号:PZ72-E4/C
技术要求:输入相电压220V;电流变比400A/5A;接线方式三相四线;准确级0.5级。
通讯协议:RS485接口 Modbus/RTU协议
辅助电源:AC/DC220V
