产品名称： 安科瑞AKH S系列双绕组型电流互感器访问次数： 62更新日期： 2021-12-24安科瑞AKH S系列双绕组型电流互感器AKH-0.66S具有两个二次绕组，其一(1S1、1S2）用于电流表指示，额定电流为交流5A或交流1A，其二（2S1、2S2）用于远传遥测，可与ARTU-M32遥测单元或ARD3电动机保护器配套使用，额定电流为交流20mA；双绕组电流互感器的线性可至8倍，且电流在8倍时，也能保证双绕组电流互感器的误差在0.2-0.5%，因此可用于电动机。
产品介绍
一、产品特点
安科瑞AKH S系列双绕组型电流互感器。AKH-0.66S系列双绕组电流互感器具有两个二次绕组，其一(1S1、1S2）用于电流表指示，额定电流为交流5A或交流1A，其二（2S1、2S2）用于远传遥测，可与ARTU-M32遥测单元或ARD3电动机保护器配套使用，额定电流为交流20mA；双绕组电流互感器的线性可至8倍，且电流在8倍时，也能保证双绕组电流互感器的误差在0.2-0.5%，因此可用于电动机保护回路。
产品外壳结构采用翻盖结构，外壳采用阻燃、耐温120℃的PC材料注塑成形，铁芯采用冷轧硅钢带卷制而成，二次导线采用高强度电磁漆包线，产品结构新颖，造型美观，安装方便。产品具有体积小、质量轻、准确度高、容量大等特点。

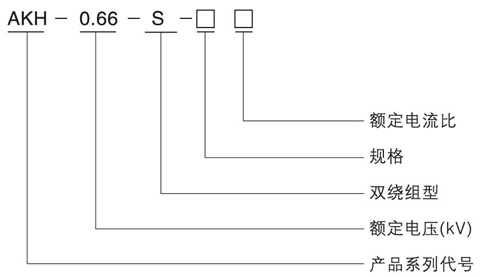

二、型号说明
三、规格尺寸(mm)
AKH-0.66S系统监控用电流互感器
AKH-0.66SM系统监控用电流互感器
四、规格参数对照表
AKH-0.66S系统监控用电流互感器
AKH-0.66SM系统监控用电流互感器
五、产品功能
安科瑞AKH S系列双绕组型电流互感器该系列互感器具有两个二次绕组，其一(1S1、1S2）用于电流表指示，额定电流为交流5A或交流1A，其二（2S1、2S2）用于远传遥测，可与ARTU-M32遥测单元或ARD3电动机保护器配套使用，额定电流为交流20mA；双绕组电流互感器的线性可至8倍，且电流在8倍时，也能保证双绕组电流互感器的误差在0.2-0.5%。
六、应用范围
用于电动机保护回路
七、订货范例
具体型号：AKH-0.66/S S-40I 500/5A/20mA
技术要求：额定电流比500A/5A/20mA；准确级0.5/0.2级；穿心匝数1匝；内孔径φ40mm。
通讯协议：无
辅助电源：无
八、安装方式
九、应用领域
注2：
1，AKH-0.66-S:双路输出，一路用于电流表测量，显示；另一路用于系统监测的电流采集，多用于多回路监控。
AKH-0.66-SM:双路输出，一路用于交流电流的测量，另一路输出直流4-20mA用于远传，可与自控仪表如PLC配合使用，为用户节约成本，辅助电源DC24V由PLC提供。用于自动化系统监测。
2，使用环境
额定工作电压 AC0.66kV（等效 AC0.69kV，GB156-2017）
额定频率 50-60Hz
环境温度-30℃~70℃
海拔高度≤3000m
工频耐压 3000V/1min 50Hz
用于没有雨雪直接侵袭，无严重污染及剧烈震动的场所
