安科瑞电气防火限流式保护器

1 概述 安科瑞电气防火限流式保护器

  电气防火限流式保护器可有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大,以及使用寿命短等弊端,发生短路故障时,能以微秒级速度快速限制短路电流以实现灭弧保护,从而能显著减少电气火灾事故,保障使用场所人员和财产的安全。

  ASCP200-40B电气防火限流式保护器是单相限流式保护器,额定电流为40A。可广泛应用于学校、医院、商场、宾馆、场所、寺庙、文物建筑、会展、住宅、仓库、幼儿园、老年人建筑、集体宿舍、电动车充电站及租赁式商场商铺、批发市场、集贸市场、甲乙丙类危险品库房等各种用电场所末端干、支路的线路保护。



2 功能特点安科瑞电气防火限流式保护器

■短路保护功能。保护器实时监测用电线路电流,当线路发生短路故障时,能在150微秒内实现快速限流保护,并发出声光报警信号。

■过载保护功能。当被保护线路的电流过载且过载持续时间超过动作时间(3~60秒可设)时,保护器启动限流保护,并发出声光报警信号。

■表内超温保护功能。当保护器内部器件工作温度过高时,保护器实施超温限流保护,并发出声光报警信号。

■过欠压保护功能。当保护器检测到线路电压欠压或过压时,保护器发出声光报警信号,可预先设置是否启动限流保护。

■配电线缆温度监测功能。当被监测线缆温度超过报警设定值时,保护器发出声光报警信号,可预先设置是否启动限流保护。

■漏电流监测功能。当被监测的线路漏电超过报警设定值时,保护器发出声光报警信号,可预先设置是否启动限流保护。

■保护器具有1路RS485接口,1路2G或NB-IoT无线通讯。可以将数据发送到后台监控系统,实现远程监控。监控后台可以是安科瑞Acrel-6000/B电气火灾监控主机,也可以是安科瑞Acrel-6000安全用电管理云平台,或第三方监控软件或平台。



3 技术参数

4 安装与接线

4.1 外形和尺寸

  ASCP200-40B限流式保护器的外形与安装尺寸如下图所示(单位mm):

4.2 安装方法

  ASCP200-40B限流式保护器采用壁挂式安装,可以挂装在墙面上,也可安装固定于具有良好通风散热条件的配电箱内部。其安装固定孔如下图所示:

在墙面安装时,可按下面步骤进行:

  1)先在墙面合适的位置打一个孔,孔径的大小应适合安装固定φ4的塑料膨胀管,将膨胀管放置于孔中,然后用M4的自攻螺钉拧进膨胀管中,拧紧固定。

  2)将保护器挂孔对齐并挂在已固定在墙体上的M4螺钉,再将保护器的接线端子保护盖翻开,用笔标记好下面两个固定孔的位置,取下保护器,用1)中同样的方式在已标记好的位置开孔并安装膨胀管。

  3)最后将保护器挂到墙上,用M4的自攻螺钉穿过保护器下部两个固定孔,拧进膨胀管,将保护器固定在墙上,完成安装。

4.3 接线方法

  ASCP200-40B限流式保护器的接线端子如下图所示。在仪表中,下排端子为强电接线端子, 1号、2号端子为单相交流220V的进线接线端子,其中1号为火线(L线)进线端子,2号为零线(N线)进线端子;3号、4号端子为单相交流220V的出线接线端子,其中3号为零线(N线)出线端子,4号为火线(L线)出线端子。限流式保护器的进出线应根据限流式保护器(或其前端断路器)的额定电流选择合适的线径。

  上排端子为弱电端子,5、6号端子为RS485通讯接口端子,推荐采用1~1.5mm2的屏蔽双绞线连接;10、11号为一路温度传感器信号输入端子;12、13号端子为一路漏电流互感器信号输入端子。(注:通讯信号端子接入需要区分A、B;温度输入和漏电流输入信号端子接入不需要区分极性)


ASCP200-40B限流式保护器接线端子图
ASCP200-40B限流式保护器的对外接线如下图所示:
ASCP200-40B限流式保护器的应用接线图
        1)首先将保护器的端子挡板取下,将导线从进户断路器的下端,连接到保护器进线端的Lin和N端子上,接线要插紧压实,确保可靠连接,防止松动和脱落。
  2)再用同样的导线从保护器出线端的Lout和N端子引出,连接到后端断路器或负载。
  3)若需要测量线路漏电流,则要将被监测线路的零线和火线同时穿过选用的漏电流互感器,然后将互感器的二次线连接到保护器的漏电流信号输入端子上。
  4)若需要监测线缆的温度,则需将配套的NTC温度传感器的温度探头紧贴被监测线缆上并固定好,然后将温度传感器信号线连接到保护器的温度信号输入端子上。
  5)若需要用保护器的RS485接口组网连接至上位机平台,推荐采用2×1.5mm2的屏蔽双绞线将各保护器的RS485接口的A端子和B端子以手拉手的方式连接起来,最后连接到上位机或串口服务器的通讯接口上。其接线方式如下图所示。

  ASCP200-40B限流式保护器组网接线图
4.4 注意事项
  1)在选用限流式保护器时,限流式保护器设定的额定电流应该与其前一级断路器的额定电流保持一致。例如,当限流式保护器输入端断路器的额定电流为32A时,应将限流式保护器的额定电流设置为32A。为保障限流式保护器的正常使用,严禁将其使用于与其前端断路器的额定电流不匹配的配电线路中。
  2)ASCP200-40B限流式保护器采用壁挂式安装,可以裸机挂墙安装,也可以安装在散热良好的箱体内,应确保安装场所无滴水、腐蚀性化学气体和沉淀物质,并注意环境温度和通风散热。
  3)接线时应按接线图操作,同时为了防止接头处接触电阻过大而导致局部过热,也避免因接触不良而导致保护器工作不正常,应确保保护器相应端子接线拧紧压实。
  4)严禁非专业人士擅自打开产品外壳。保护器投入使用之后,即使被保护线路发生短路或过载故障而被限流保护时,保护器仍处于带电状态,不允许随意碰触用电线路的金属部分,应及时通知相关人员检查线路,排除故障,故障排除后,长按保护器的复位按键约2秒钟,使保护器恢复正常运行。
  5)当保护器因超温而发生限流保护时,通常是因为环境温度过高或通风散热不良等原因导致,可通过加强通风等措施改善工况,等保护器温度降下来后,再长按复位键,使保护器复位。

5 编程与使用
5.1 面板说明
5.2 LED指示说明
5.3 按键功能说明
5.4 按键操作说明
5.4.1保护器在运行状态下的按键操作说明
(1)进入运行模式。开机后,软件初始化并自检完,在“滴"的一声后,默认进入的模式就是运行模式。主界面显示温度和电流的实时测量值、保护器的运行及故障状态,以及日期和时间等信息。若运行过程中,保护器检测到故障,界面中会显示故障类型,如下图所示:
(2)查看报警记录。在运行界面下,按“下键"或“上键"可进入事件记录查看界面,按下确认键,可以查看事件记录,按“下键"或“上键"可翻页,其中第01条记录为最新的记录,第20条记录为最后一条记录。按下“返回"键返回正常运行界面,如下图所示。
(3)自检。在系统运行正常的界面下,长按“自检"键,保护器启动自检功能,所有的报警指示灯点亮,液晶显示“自检中…",随后显示“自检正常",然后退回到系统正常运行界面,表明保护器功能正常。若在自检过程中,某指示灯不亮或者液晶显示异常,则可能是硬件有问题,请联系厂家处理。
(4)消除报警声。在保护器检测到故障时,蜂鸣器发出报警声,长按“消音"键约2秒,可消除报警声音。
(5)故障复位。保护器报故障时,在系统故障排除后,需要手动将保护器复位。长按“复位"键约2秒,保护器在“嘀"的一声后,完成复位,故障指示灯熄灭,液晶显示运行界面。

5.4.2保护器在编程模式下的按键操作说明
 (1)进入编程模式
  在正常运行情况下,按下“菜单"键,进入编程模式的密码输入页面。按“上键"或“下键"输入正确密码后,按下“确认"键,即可进入编程模式。保护器默认的初始密码是0001。
 (2)退出编程模式
  在编程模式下,按下“返回"键,便可退出编程模式,进入运行模式。
 (3)相关参数设置
  详见下图所示:
6 通讯地址
6.1 通讯读写示例
6.1.1读寄存器(功能码:03H或04H)
  此功能允许用户获得设备采集与记录的数据及系统参数。主机一次请求的数据个数没有限制,但不能超出定义的地址范围。下面的例子是从地址为01的从机上读1个测量的电流值,其单相电流值的地址为000FH。

从机返回的读取结果为:01F4H,十进制为500,则仪表测量的电流值为500/10=50A。
6.1.2写寄存器(功能码06或10H)
  功能码10H允许用户改变多个寄存器的内容,该仪表中时间日期可用此功能码写入。主机一次最多可以写入16个(32字节)数据。
  下面的例子是预置地址为01的从机的日期和时间为09年12月01日,星期五,12点00分。其中周一到周日分别用1到7代替。
   

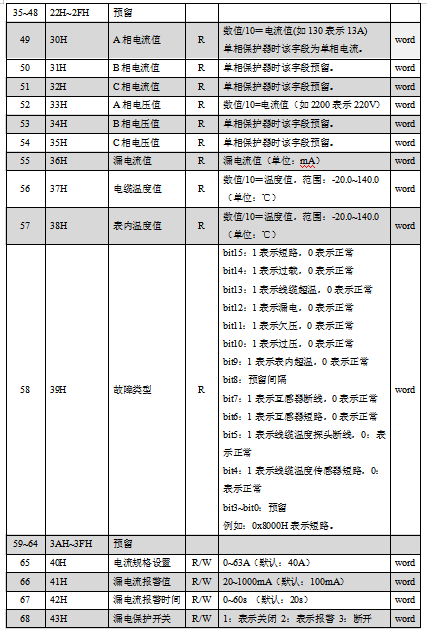

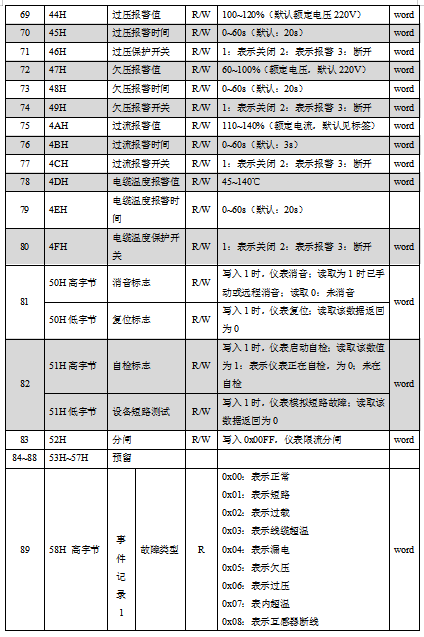

6.2 Modbus地址表
7 常见故障的诊断及排除方法
  保护器正确接线并上电后,液晶应显示正常运行界面。若投入负载运行过程中出现任何故障,可根据保护器的报警信息分析故障原因并进行故障排除。
(1)保护器“短路"指示灯点亮,液晶上显示故障类型为电流显示行后面出现“短路",同时蜂鸣器响起。
  出现上述故障信息,很可能保护器后端出现零火线短路。此时应先断开保护器输入端断路器,用万用表直接测量一下保护器输出端的零火线是否短接,若确认短接,再依次断开保护器输出端各支路断路器,用万用表依次测量判断具体的短接支路,直到找到短接点,排除故障。若零火线未发生短接,则仔细排查保护器输出端线路或接线处是否有绝缘破损或接头松动,并进行妥善处理。故障排除后,再对保护器上电,待保护器正常运行后,最后依次将各支路断路器合上。
(2)保护器“过载"指示灯点亮,液晶上电流行显示为“过载",蜂鸣器响起。
  出现上述故障信息,很可能保护器后端负载电流超过保护器的过载动作电流值而限流保护。先断开保护器后端所有支路的断路器,然后长按复位按键(与取消按键共用)约2秒钟,使保护器复位后,再将依次投入各支路负载,同时注意观察保护器液晶上的电流值,使其不要超过保护器的额定电流值。
(3)保护器“故障"指示灯点亮,液晶上表内温度显示行显示为“超温",蜂鸣器响起。
  出现上述故障信息,可能是因为负载电流过大,环境温度过高或通风散热不良等原因导致,可通过加强通风等措施,等保护器温度降下来后,再长按复位键,使保护器复位。
(4)保护器“报警"指示灯点亮,液晶上线缆温度显示行显示为“超温",蜂鸣器响起。
  出现上述故障信息,可能是因为负载电流过大,导致线缆温度升高,可以减少线缆负载,使线缆温度慢慢降下来。等温度降下来后,长按复位键,使保护器复位。
(5)保护器“报警"指示灯点亮,液晶上漏电显示行显示为“漏电",蜂鸣器响起。
  出现上述故障信息,可能是因为线路绝缘破损,导致线缆对地漏电超标,通过排查线缆,排除故障点,使漏电恢复正常后,长按复位键,使保护器复位。

8 典型应用
8.1 典型接线图
说明:若实际项目中采取无线通讯,则无需布设通讯线。

8.2 剩余电流互感器
剩余电流互感器默认配置AKH-0.66系列中的L-45型,其外观尺寸参数如下:


8.3 NTC温度传感器
  温度传感器为本公司订制的NTC热敏电阻温度传感器,它为保护器提供-20℃~140℃的温度监测信号,可以用来监测线缆或配电箱体的温度,实现温度保护。
  其外形尺寸如下图所示:
