ASD系列开关柜综合测控装置介绍

时间:2021-04-07 浏览次数:77

安科瑞 戴玥



ASD系列开关柜综合测控装置产品概述

ASD系列开关柜综合测控装置适用于电网3~35kV系统中置柜、手车柜、固定柜、环网柜等多种开关柜,可替代带电显示仪、温湿度控制器、开关位置信号灯、控制开关(按钮)、模拟牌及电测仪表等传统二次元件,使开关柜盘面整洁、美观,易于调试维护。广泛应用于电厂、电力系统配网、厂矿及建筑等各个领域。

国家标准及行业标准

GB/T 17626.2-2018

电磁兼容 试验和测量技术 静电放电抗扰度试验

GB/T 17626.3-2016

电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验

GB/T 17626.4-2018

电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验

GB/T 17626.6-2017

电磁兼容 试验和测量技术 射频场感应的传导扰抗扰度

DL/T 538-2006

高压带电显示装置技术条件

GB/T 2423.1

电工电子产品环境试验 2部分

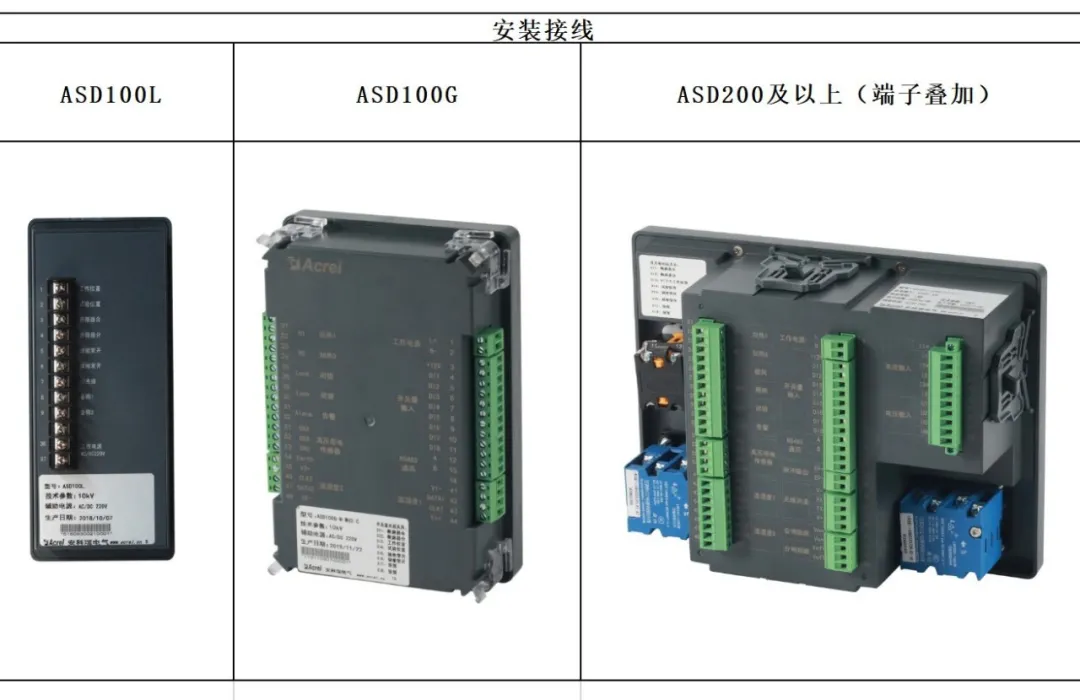

ASD系列开关柜综合测控装置产品选型









ASD系列开关柜综合测控装置介绍



ASD300开关柜智能操控装置

主要功能

ASD300开关柜综合测控装置,具有一次回路动态模拟图、弹簧储能指示、高压带电显示及自检/闭锁、验电核相、自动温湿度控制及显示(带强制加热)、加热回路故障告警、断电告警、远方/就地旋钮、分合闸旋钮、储能旋钮、人体感应、语音防误提示、柜内照明控制、断路器分合次数统计、预分预合闪光指示、分合闸回路完好指示、分合闸回路电压测量、RS485串行通讯接口等功能,还集成了全电参量测量功能,并可选配无线测温模块实现高压电气接点温度监测,能替代除微机综合保护装置外的所有二次元件,实现测控一体。

技术参数

■工作电源:AC/DC 220V、AC/DC 110V自适应

■状态输入要求:无源干接点输入(状态显示装置内部自带电源)

■温湿度测量及控制精度:温度≤1℃;相对湿度≤5%

■电参量测量精度:电流、电压、功率、有功电度0.5级

■无线测温:可搭配ATE系列无线测温传感器使用,测温范围-50℃~125℃

■加热、报警输出容量:AC220V/5A

■带电显示要求:额定电压下带电传感器二次侧对地短路电流>200uA(10kV系统,传感器容值≥100pF;35kV系统,传感器容值≥35pF;6kV系统,传感器容值≥180p)

■通讯:RS485串行通讯接口,Modbus-RTU协议

ASD320开关柜智能操控装置

主要功能

ASD320开关柜智能操控装置,具有一次回路动态模拟图、弹簧储能指示、高压带电显示及自检/闭锁、验电核相、自动温湿度控制及显示(带强制加热)、加热回路故障告警、断电告警、远方/就地旋钮、分合闸旋钮、储能旋钮、人体感应、语音防误提示、柜内照明控制、断路器分合次数统计、预分预合闪光指示、分合闸回路完好指示、分合闸回路电压测量、RS485串行通讯接口等功能,并可搭配无线测温模块实现高压电气接点温度监测,实现测控一体。

技术参数

■工作电源:AC/DC 220V、AC/DC 110V自适应

■状态输入要求:无源干接点输入(状态显示装置内部自带电源)

■温湿度测量及控制精度:温度≤1'℃;相对湿度≤5%

■无线测温:可搭配ATE系列无线测温传感器使用,测温范围-50℃~125℃

■加热、报警输出容量:AC220V/5A

■带电显示要求:额定电压下带电传感器二次侧对地短路电流>200uA(10kV系统,传感器容值≥100pF;35kV系统,传感器容值≥35pF;6kV系统,传感器容值≥180pF)

■通讯:RS485串行通讯接口,Modbus-RTU协议

ASD200开关柜智能操显装置

主要功能

ASD200开关柜智能操显装置,具有一次回路动态模拟图、弹簧储能指示、高压带电显示及自检/闭锁、验电核相、自动温湿度控制及显示(带强制加热)、加热回路故障告警、断电告警、远方/就地旋钮、分合闸旋钮、储能旋钮、人体感应、语音防误提示、柜内照明控制、断路器分合次数统计、预分预合闪光指示、分合闸回路完好指示、分合闸回路电压测量、RS485串行通讯接口的功能,简化了开关柜盘面设计和生产。

技术参数

■工作电源:AC/DC 220V、AC/DC 110V自适应

■状态输入要求:无源干接点输入(状态显示装置内部自带电源)

■温湿度测量及控制精度:温度≤1℃;相对湿度≤5%

■加热、报警输出容量:AC220V/5A

■带电显示要求:额定电压下带电传感器二次侧对地短路电流>200uA(10kV系统,传感器容值≥100pF;35kV系统,传感器容值≥35pF;6kV系统,传感器容值≥180pF)

■通讯∶RS485串行通讯接口,Modbus-RTU协议

ASD100G开关状态显示仪

主要功能

ASD1006开关状态指示仪,具有一次回路动态模拟图指示、弹簧储能指示、高压带电显示及自检/闭锁、验电核相、自动温湿度控制(带强制加热)、加热回路故障报警、断电告警、RS45串行通讯接口等功能,外形小巧、安装接线方便,具有较高的性能价格比。

技术参数

■工作电源:AC/DC 220V、AC/DC 110V自适应

■状态输入要求:无源干接点输入(状态显示装置内部自带电源)

■温湿度测量及控制精度:温度≤1℃;相对湿度≤5%

■温湿度控制参数:温度≤5℃或湿度≥85%,启动加热;温度≥40℃,启动鼓风

■加热、报警输出容量:AC220V/5A

■带电显示要求:额定电压下带电传感器二次侧对地短路电流>200uA(10kV系统,传感器容值≥100pF;35kV系统,传感器容值≥35pF;6kV系统,传感器容值≥180pF)

■通讯:RS485串行通讯接口,Modbus-RTU协议

ASD100L开关状态显示仪

主要功能

ASD100L开关状态显示仪,具有一次图动态模拟指示功能,外形小巧、安装接线方便,具有较高的性能价格比。

技术参数

■工作电源:AC/Dc220V、AC/Dc 110v自适应

■状态输入要求:无源干接点输入(状态显示装置内部自带电源)
