逆变器防逆流保护装置光伏发电系统电能表

时间:2021-03-05 浏览次数:175

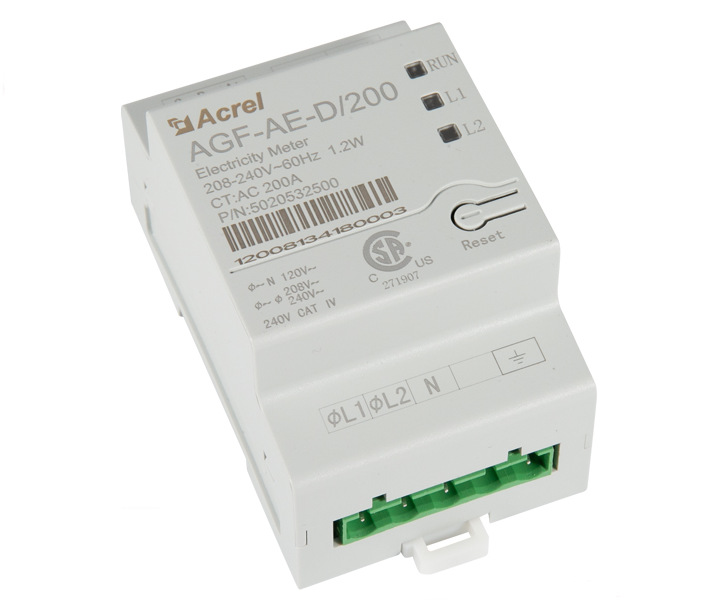

1 概述
   在单逆变器系统中,仪表直接与逆变器相连。如果您的变频器有一个内置的收入等级表(RGM;该变频器被称为收入等级变频器),您可以在 RGM 的同一总线上连接一个外部仪表。
undefined

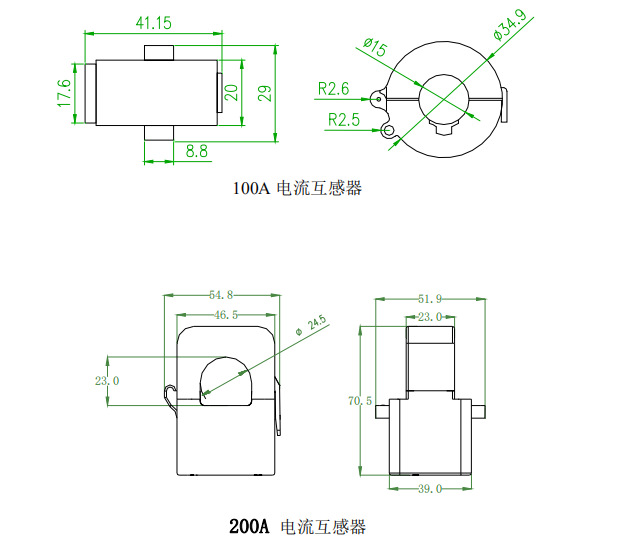

2 技术参数
2


安装说明应说明所用的国家电气规范、ANSI/NFPA 70 接线方法。

  2.1 安装指南仪表通过 RS485 与变频器相连。

  交流电线规格:1.3 至 2.0 mm 直径/22-18 AWG 绞合线,600 V,THHN、MTW 或 THWN 型。

  RS485 接线规格:电缆类型:至少 3 线屏蔽双绞线(可使用 4 线电缆)

  导线截面积:0.32-0.81 mm 2/24-18 AWG(可使用 5 类电缆)

  仪表被视为“连接设备”,需要断开装置(断路器、开关或断路器)和过电流保护(保险丝或断路器)。

  仪表消耗 10-30 毫安,因此任何开关、断路器、保险丝和/或断路器的额定值由线规、电源电压和所需的电流中断额定值决定。

  开关、断路器或断路器必须位于仪表附近且易于操作。

  使用额定电流小于等于 20A 的断路器或保险丝。

  当监测多条线路时,使用分组断路器。

  断路器或保险丝必须保护标有 L1 和 L2 的电源端子。在极少数中性点有过电流保护的情况下,过电流保护装置必须同时中断中性点和不接地导体。

  电路保护/断开系统必须符合所有国家和地方电气规范。

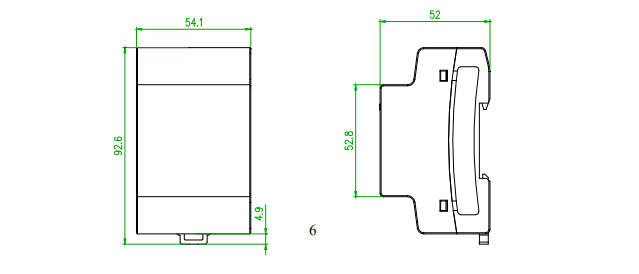

  2.2 安装和连接仪表

  2.2.1 安装仪表

  1.仪表应安装在配电箱中

  2.将仪表安装在 35mm 的德国工业标准导轨上。
